Что включает экспертиза сосудов под давлением?
Экспертиза сосудов под давлением представляет собой комплексную оценку технического состояния оборудования, возможности его дальнейшей безопасной эксплуатации и соответствия нормативным требованиям. Работы выполняются с учетом назначения сосуда, его конструкции, рабочих параметров, условий использования, срока службы и сведений, указанных в паспорте оборудования. В состав процедуры обычно входят: изучение проектной, эксплуатационной и производственной документации; обследование объекта на месте эксплуатации; визуальный и измерительный контроль; техническое диагностирование; неразрушающий контроль металла и сварных соединений; проверка защитных устройств; расчет на прочность; анализ выявленных дефектов оборудования и подготовка экспертного заключения.
В процессе обследования специалисты устанавливают фактическое состояние корпуса, днищ, крышек, патрубков, опор, фланцев, арматуры и элементов крепления. Отдельно оцениваются повреждения металла, коррозионное истончение, трещины, вмятины, деформации, следы перегрева, нарушения геометрии и признаки усталостного разрушения. При необходимости применяются ультразвуковой, визуально-измерительный, капиллярный, магнитопорошковый и другие методы контроля. Состав и объем работ определяются конструкцией сосуда и задачами экспертизы.
По результатам проверки экспертная организация оформляет техническое заключение. В нем указываются выявленные дефекты, результаты измерений и испытаний, сведения о допустимых параметрах эксплуатации, сроке дальнейшей работы и необходимых мероприятиях. Экспертиза проводится аттестованными специалистами с учетом федеральных норм и правил, локальной документации предприятия и требований промышленной безопасности. В Заволжье такие услуги выполняются для предприятий различных отраслей, включая энергетические, производственные, коммунальные и химические объекты.
В каких случаях требуется проводить экспертизу сосуда под давлением?
Экспертиза сосуда под давлением требуется в ситуациях, когда необходимо подтвердить безопасность оборудования и определить возможность его дальнейшего использования. Наиболее распространенным основанием является окончание расчетного срока службы, установленного изготовителем или проектной документацией. Также техническое диагностирование проводится после выработки назначенного ресурса, при отсутствии необходимых документов, после длительного простоя, изменения рабочих параметров, реконструкции, ремонта или замены основных элементов.
Обследование необходимо после аварии, инцидента, воздействия пожара, взрыва, резкого повышения давления, перегрева, гидравлического удара или другого опасного события. Отдельным основанием являются обнаруженные повреждения металла, коррозионные язвы, трещины, деформации корпуса, нарушение герметичности, разрушение сварных соединений и нестабильная работа предохранительной арматуры. Если сосуд переносится на другой объект, меняется его назначение или предполагается эксплуатация в иных температурных и нагрузочных условиях, также требуется проверить соответствие оборудования новым условиям.
Экспертиза может проводиться перед восстановительным ремонтом и после его завершения. В первом случае специалисты определяют, допустимо ли восстановление и какие ограничения следует установить. Во втором оценивается качество выполненных работ, состояние отремонтированных участков и надежность сварных соединений. Особое внимание уделяется проверке соответствия фактических характеристик данным паспорта оборудования, проектным решениям и нормативным требованиям.
Периодичность обследований зависит от типа сосуда, среды, давления, температуры, материала изготовления, режима эксплуатации и требований федеральных норм и правил. Ответственные лица предприятия должны своевременно отслеживать сроки диагностирования, хранить эксплуатационную и производственную документацию, обеспечивать доступ специалистов к оборудованию и не допускать работу сосуда при наличии неустраненных опасных дефектов. Компания Авеста ОТиПБ выполняет оценку технического состояния сосудов с учетом конкретных условий эксплуатации и действующих требований промышленной безопасности.
Какие документы необходимы для проведения экспертизы сосуда под давлением?
Для качественного проведения экспертизы необходимо предоставить комплект документов, позволяющий установить происхождение оборудования, его конструктивные характеристики, историю эксплуатации и ранее выявленные изменения. В первую очередь изучаются паспорт оборудования, руководство по эксплуатации, проектная документация, чертежи, расчетные материалы, сведения о расчетном и назначенном сроке службы, рабочем давлении, температуре, объеме, рабочей среде и группе сосуда. Если часть документов отсутствует, это не всегда делает экспертизу невозможной, однако объем обследования и перечень дополнительных расчетов могут быть увеличены.
Также специалистам требуется эксплуатационная документация: журналы осмотров, записи о техническом обслуживании, акты предыдущих обследований, протоколы испытаний, сведения о ремонтах, заменах элементов и изменениях технологического режима. Важное значение имеют документы на сварочные работы, сертификаты материалов, акты контроля сварных соединений, сведения о примененных электродах и процедурах сварки. При наличии коррозионных повреждений полезно предоставить данные о составе рабочей среды, результатах контроля толщины стенки и истории утечек.
Для оборудования после ремонта запрашиваются ремонтные ведомости, акты приемки, исполнительные схемы, заключения лаборатории неразрушающего контроля и документы, подтверждающие квалификацию специалистов, выполнявших работы. При изменении конструкции дополнительно анализируются технические решения, согласования, расчеты на прочность и документы, подтверждающие проверку соответствия обновленного сосуда проектным и нормативным требованиям.
Перед началом работ ответственные лица предприятия обычно формируют перечень доступных материалов и сообщают экспертам сведения о фактическом режиме эксплуатации, аварийных остановках, выявленных дефектах оборудования и ограничениях доступа. При отсутствии отдельных документов экспертная организация может определить состояние сосуда по результатам инструментального обследования, измерений, испытаний и расчетов. Стоимость работ зависит от сложности объекта и состава процедур, ориентировочная цена может начинаться от 25460 руб. Итоговая стоимость определяется после анализа исходных данных и технической задачи.
Как выполняется техническое диагностирование и неразрушающий контроль сосудов?
Техническое диагностирование сосуда под давлением проводится поэтапно, чтобы получить объективные сведения о его фактическом состоянии и выявить дефекты, которые могут повлиять на безопасность эксплуатации. Сначала специалисты изучают паспорт оборудования, проектную и эксплуатационную документацию, уточняют рабочие параметры, историю ремонтов, аварий и предыдущих проверок. Затем выполняется подготовка оборудования: сосуд освобождается от рабочей среды, отключается от коммуникаций, очищается от загрязнений, при необходимости дегазируется, охлаждается и подготавливается для безопасного доступа к контролируемым участкам.

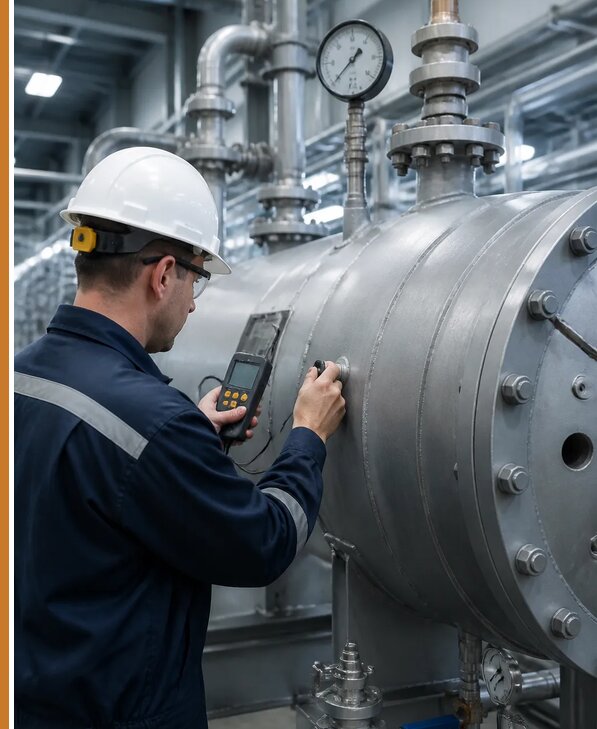

В ходе визуально-измерительного обследования проверяются корпус, днища, люки, патрубки, опоры, фланцевые соединения, арматура и защитные устройства. Определяются следы коррозии, трещины, вмятины, выпучины, локальные деформации, нарушение покрытия, потеки и признаки разгерметизации. Толщина стенок измеряется ультразвуковым методом в контрольных точках и зонах с наибольшей вероятностью повреждения. Для оценки сварных соединений могут применяться ультразвуковой, магнитопорошковый, капиллярный и радиографический методы неразрушающего контроля. Выбор технологии зависит от материала, конструкции, доступности поверхности и предполагаемого характера дефектов.
После получения результатов проводится расчет на прочность с учетом минимальных измеренных толщин, рабочих давления и температуры, характеристик металла, концентрации напряжений и выявленных повреждений. Анализируются скорость коррозии, остаточный ресурс, устойчивость конструкции и возможность дальнейшей работы с установленными ограничениями. При необходимости выполняются гидравлические или пневматические испытания, но только после оценки их безопасности и целесообразности.
Все результаты фиксируются в протоколах, ведомостях измерений, схемах контроля и экспертном заключении. Документы должны содержать сведения об использованных приборах, их поверке, методиках и квалификации специалистов. Работы организуются с соблюдением требований охраны труда, промышленной безопасности и производственной документации предприятия. В Нижегородской области специалисты проводят обследование сосудов на действующих и временно остановленных объектах, согласуя порядок доступа с ответственными лицами.
Что указывается в заключении по результатам экспертизы сосуда под давлением?
Экспертное заключение содержит документированную оценку состояния сосуда под давлением и вывод о возможности его дальнейшей эксплуатации. В начальной части указываются сведения об оборудовании: наименование, заводской номер, изготовитель, год выпуска, место установки, рабочая среда, расчетные и фактические параметры, конструктивный тип, материал основных элементов и данные паспорта оборудования. Далее приводится описание основания для проведения работ, использованной нормативной базы, федеральных норм и правил, проектных решений, эксплуатационной и локальной документации, изученной экспертами.
Основной раздел включает результаты обследования объекта и технического диагностирования. В нем отражаются сведения о визуальном осмотре, измерениях толщины стенок, состоянии корпуса и днищ, качестве сварных соединений, результатах неразрушающего контроля, проверке арматуры и защитных устройств. Все обнаруженные дефекты оборудования описываются с указанием места расположения, размеров, характера и предполагаемой причины возникновения. Отдельно фиксируются повреждения металла, коррозионный износ, трещины, деформации, нарушения герметичности и отклонения геометрических параметров.
Если выполнялся расчет на прочность, в заключении приводятся его исходные данные, результаты и выводы о допустимом давлении, температуре, минимальной толщине стенки и остаточном ресурсе. При необходимости устанавливаются ограничения: снижение рабочего давления, уменьшение температуры, сокращение межконтрольного периода, запрет отдельных режимов или обязательность проведения ремонта. После ремонта указывается, какие работы выполнены, какие участки контролировались и подтверждена ли проверка соответствия установленным требованиям.
Итоговая часть содержит вывод аттестованного эксперта о пригодности или непригодности сосуда к эксплуатации, перечень обязательных мероприятий и срок следующего контроля. Заключение подписывается уполномоченными специалистами экспертной организации и передается ответственным лицам предприятия. При возникновении вопросов по содержанию документа специалист может разъяснить порядок устранения замечаний, подготовки ремонта и повторной проверки. Отправьте запрос КП Артему Михаиловичу, чтобы специалисты оценили исходные данные и определили необходимый состав работ. Компания работает Пн-Пт 09-18 Сб-Вс вых..
